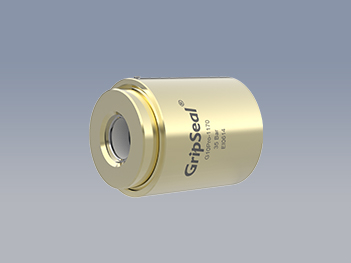

G10Pro系列管外径智能连接器
G10 Pro 系列相较于传统的 G10 系列连接器,可在外部挂载一个磁力传感器,能更加准确的追踪连接器的驱动情况,密封圈的膨胀情况,消除因密封不到位导致的错误连接,提高自动化检测效率。

产品参数

Product parameters

最大操作压力 从真空到35Bar
密封范围 2.5mm-38mm
最小插入深度 1,2号主体:15mm,3,4号主体:30mm
流量接口 G1/8;G1/4;G1/2螺纹孔
主体材料 铝合金,不锈钢
主密封圈材质 氯丁橡胶,硅橡胶
内部密封圈材质 丁腈橡胶
操作温度 -20℃-120℃
G10Pro系列管外径智能连接器

产品视频

Product video

G10Pro系列管外径智能连接器视频

产品特点

Product parameters

产品特点

无损伤害密封连接,不会对产品外观造成损伤

产品特点

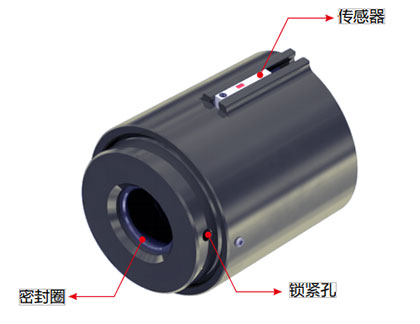

位置传感器,实时反馈内部活塞是否动作

产品特点

密封圈快速更换:维简单,延长使用寿命

产品特点

密封圈材料:材质可选,满足客户不同需求

产品特点

自动化操作:效率更高,测试结果更稳定

操作方法

Operation method

20210611135515000951/resource/images/72add34ef48c44fa8eeff11d69a2cbf8_26.jpg

第一步

固定G10Pro到气缸夹具上,并连接好驱动接口(4-6bar)和测试接口,并按照传感器设置固定传感器。

20210611135515000951/resource/images/72add34ef48c44fa8eeff11d69a2cbf8_28.jpg

第二步

a,气缸推动G10Pro连接器到密封位置,确保主密封圈在被测试产品的外径范围内。
b,给驱动接口加压,主密封圈会内涨密封被测试产品的外径,传感器灯亮。
c,测试接口通测试气体或是其他媒体,开始测试,直到完成测试气压泄压。

20210611135515000951/resource/images/72add34ef48c44fa8eeff11d69a2cbf8_30.jpg

第三步

给驱动接口泄压,传感器灯灭,停留0.5-1秒,6)气缸退回G10Pro连接器到初始位置,按2-6准备下一次的测试。

格雷希尔GripSeal无忧服务

Worry free service

无忧试用

无忧试用

为客户免费提供各种标准连接器的试用,无需承担任何费用,也不需要有购买负担,只为消除每个测试环节的不确定性。

无忧质保

无忧质保

每一个格雷希尔的连接器都需要在受控的体系下经过严格检验,并为质保期内的客户提供快速的替换和备件服务,确保客户测试工序的连续性是我们努力的目标。

无忧退换货

无忧退换货

为客户定错的型号提供免费换货或是退货的服务。

翻新和回收计划

翻新和回收计划

为客户节省每一分投资,降低整个使用周期内的成本。

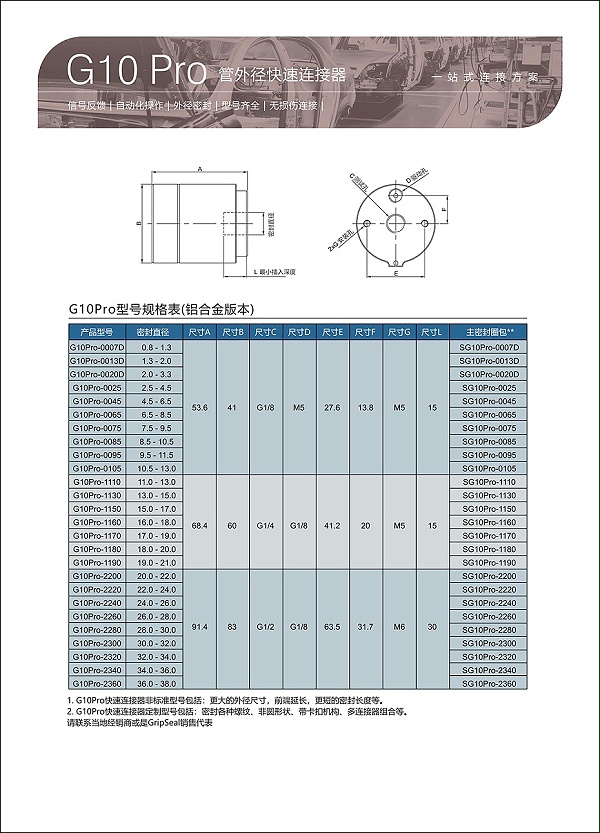

G10-Pro-选型表
