G35系列高压管内径密封连接器
G35系列连接器是一款高压应用连接器,是密封各类铜管、钢管和铝管的内部方案,应用于制冷、新能源行业,如热交换器、压力容器、仪器、仪表、电机控制器冷却板等。十种以上标准型号,满足管件直径 9.52mm-41.28mm范围的密封,并可定制其它尺寸,尺寸可到100mm

产品参数

Product parameters

最大操作压力 从真空到50Bar或70Bbar
密封范围 10mm-100mm
最小插入深度 0,1号主体:12mm,2号主体:23mm
流量接口 G1/8螺纹孔或ZG1/8螺纹孔
主体材料 铝合金,不锈钢,尼龙
主密封圈材质 丁腈橡胶
内部密封圈材质 丁腈橡胶
操作温度 -20℃-120℃
G35系列高压管内径密封连接器

产品视频

Product video

G35系列高压管内径密封连接器操作视频

产品特点

Product parameters

产品特点

锁紧爪牙:具有锁紧爪牙,能够牢牢的抓住管件内壁,提高耐压上限

产品特点

横纹特征:锁紧爪牙上有细小的横纹,能够增大受力面积,提供更牢靠的抓紧力.*只有1,2号主体有

产品特点

多点密封:特殊的爪牙形状,多点接触提供更多抓紧力的同时减少内壁刮伤

产品特点

航空铝,尼龙把手:操作轻便,降低操作者的劳动强度

产品特点

管螺纹流体孔:符合国际标准,国内常用,相关配件易得

操作方法

Operation method

20210611135515000951/resource/images/72add34ef48c44fa8eeff11d69a2cbf8_6.png

第一步

将连接器对准管件内部

20210611135515000951/resource/images/72add34ef48c44fa8eeff11d69a2cbf8_8.png

第二步

将连接器插入管件内

20210611135515000951/resource/images/72add34ef48c44fa8eeff11d69a2cbf8_12.png

第三步

扳动把手,此时测试件被连接器爪牙锁紧,完成密封

格雷希尔GripSeal无忧服务

Worry free service

无忧试用

无忧试用

为客户免费提供各种标准连接器的试用,无需承担任何费用,也不需要有购买负担,只为消除每个测试环节的不确定性。

无忧质保

无忧质保

每一个格雷希尔的连接器都需要在受控的体系下经过严格检验,并为质保期内的客户提供快速的替换和备件服务,确保客户测试工序的连续性是我们努力的目标。

无忧退换货

无忧退换货

为客户定错的型号提供免费换货或是退货的服务。

翻新和回收计划

翻新和回收计划

为客户节省每一分投资,降低整个使用周期内的成本。

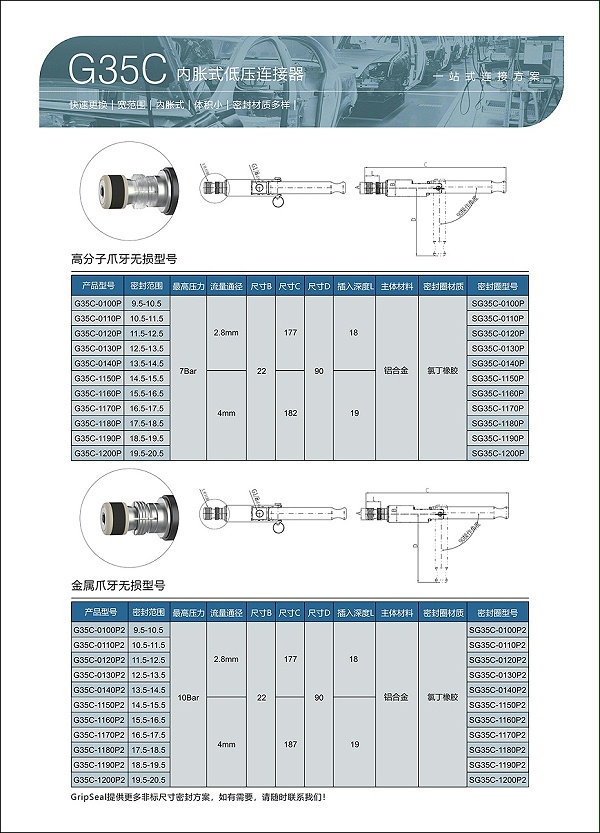

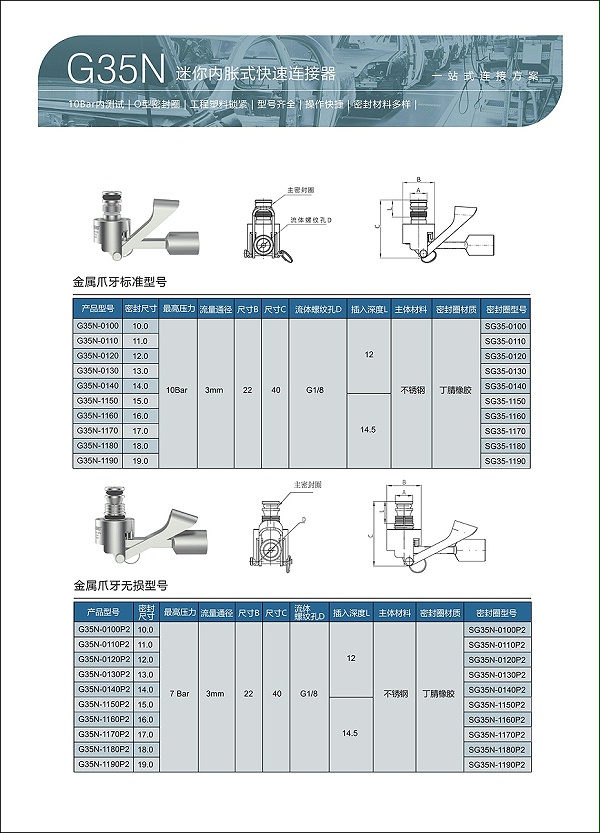

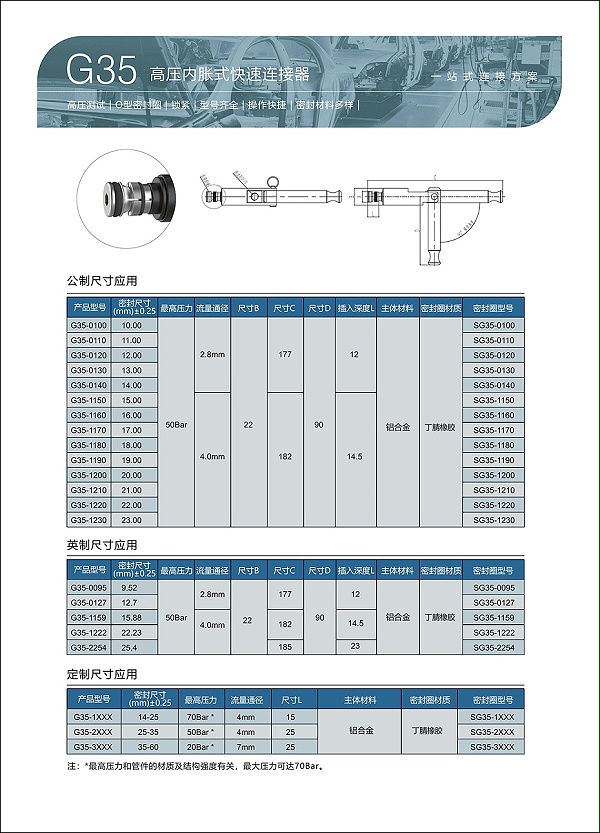

G35选型表
